Stramazzo mobile | Scarico del troppopieno a valle

Grazie alla flessibilità della paratoia WaterGate è possibile integrare qualsiasi tipo di canalizzazione direttamente sulla diga (il diametro della canalizzazione deve essere inferiore all’altezza della paratoia).

Megasecur ha sviluppato uno stramazzo su misura per gli scarichi leggeri (DN 450 / fino a 90 litri al secondo) ecologico, senza pompa, con un tubo flessibile per lo scarico a valle.
Se necessario è possibile posizionare più stramazzi affiancati.
Gli stramazzi vengono forniti con un tubo in polietilene di 22,9 metri.

DA-1200 | Kit Stramazzo + Tubo principale

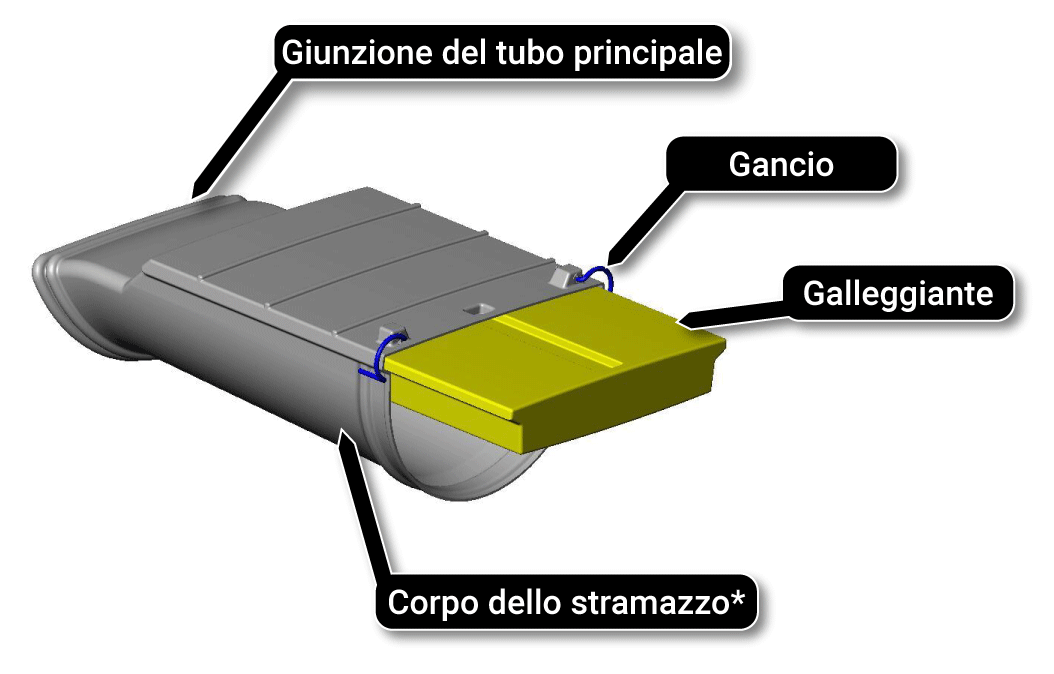

Stramazzo
Dimensioni38 cm x 61 cm x 100 cm
Peso14,5 Kg
Diametro45 cm
Tubo principale
Lunghezza22,9 m
Peso11,4 Kg
Diametro45 cm
vertedero para ataúdes watergate canalizar área seca del río para el trabajo
*   Polietilene infrangibile.
DR-3075 | Tubo di prolunga
Tubo di prolunga
Lunghezza22,9 m
Peso11,4 Kg
Diametro45 cm
déversoir watergate et d'une pompe pour canaliser une rivière et la mettre à sec

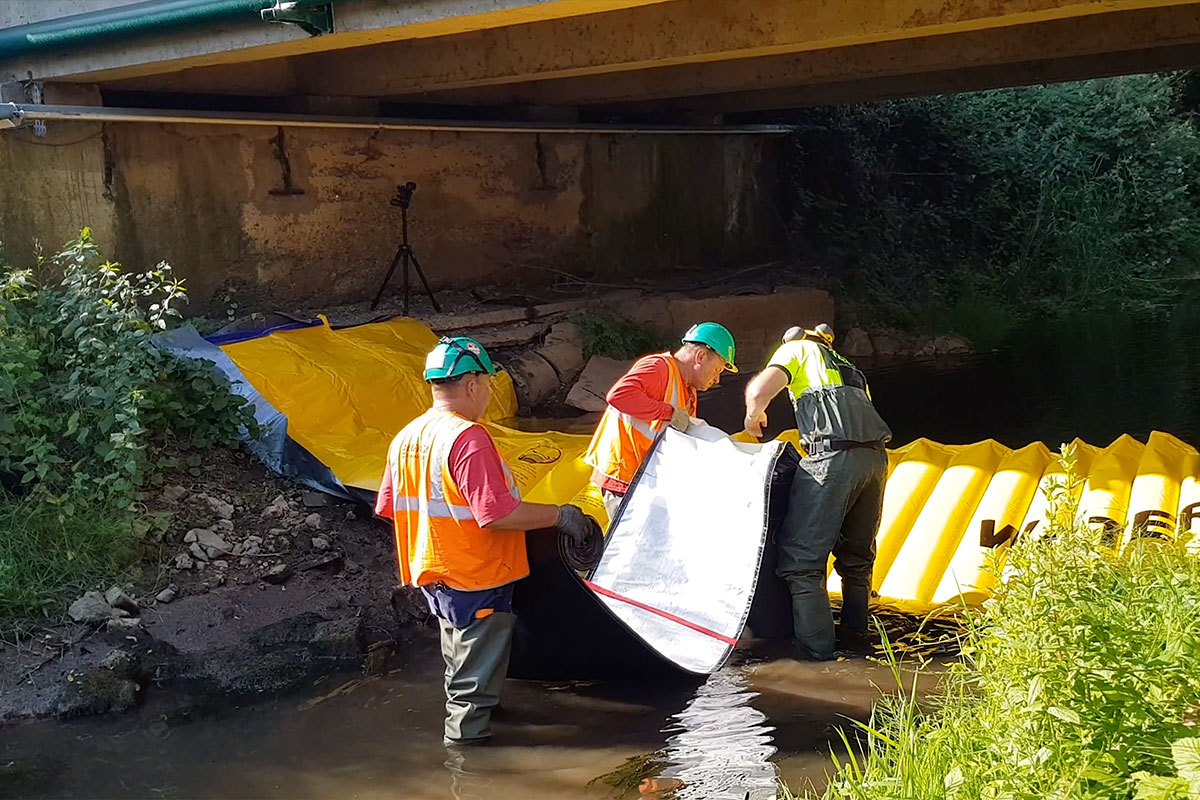

Manovra di installazione dello stramazzo

Lo stramazzo o condotto di transizione si presenta in due parti: lo stramazzo propriamente detto e il tubo flessibile principale. È facile da trasportare. Può essere installato da una sola persona in una manciata di minuti.

Identificare il punto di scarico a valle della diga
Pianificare la posa di un tubo al di là della zona da drenare per evitare ritorni d’acqua (predisporre 15 m di tubo supplementare). La profondità e la forza della corrente aiuteranno a determinare la prolunga, ove necessario.

Fissare il tubo allo stramazzo
Lo stramazzo è imbutiforme per agire da sifone e drenare quanta più acqua possibile.
Il tubo principale si adatta all’uscita dello stramazzo.

Srotolare il tubo fino al punto di scarico
Il tubo principale è munito di maniglie per movimentarlo e dirigere l’acqua nel punto desiderato. Questo tubo flessibile di 22,9 m si adatta perfettamente alla profondità e alla forma sinuosa dei corsi d’acqua. Il tubo è realizzato con un tessuto in polietilene resistente all’abrasione.
Se necessario, fissare i tubi di prolunga.

Posizionare lo stramazzo sulla diga
Il galleggiante integrato all’interno dello stramazzo funge da stabilizzatore.
SI consiglia di aggiungere alcuni grossi ciottoli presi sul posto oppure dei sacchi di sabbia sulla parte superiore della diga per massimizzare l’effetto di aspirazione e migliorare ulteriormente la stabilità.
