Descrizione Progetto

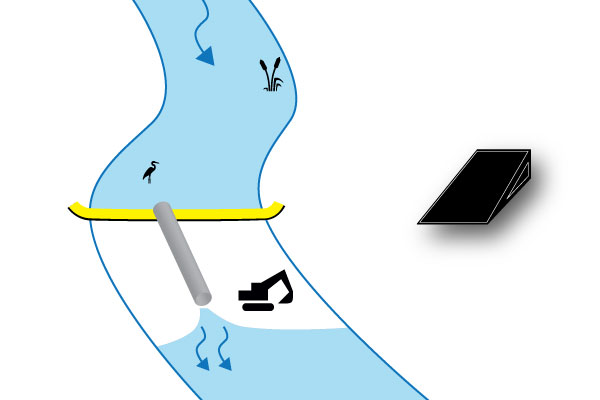

# 1 | Installazione ⊥ perpendicolare

È l’installazione più rapida e spettacolare. La pressurizzazione delle paratoie flessibili è istantanea.

WaterGate si adatta a tutti gli alvei dei fiumi: grazie alla sua incredibile flessibilità, la paratoia gonfiabile può adattarsi agli argini e al letto del fiume a qualunque profondità.

WaterGate garantisce un’ottima tenuta grazie alla pressione esercitata dall’acqua sul fondo.

fiume Cofferdam

Come devono essere installati i tubi di diramazione?

  1. Innanzitutto, il diametro delle tubazioni deve essere correttamente dimensionato, in base alla portata media del fiume osservata a periodo equivalente.
  2. Si consiglia di posizionare le tubazioni sotto la diga Water-Gate© per ottimizzare la sezione utile e la portata. I tubi corrugati possono essere interrati a bordo sponda o posizionati nel letto in un punto basso a seconda dei vincoli del cantiere.
  3. Il tubo dovrebbe essere incuneato con sacchi di sabbia o idealmente argilla per limitare le perdite alla base del tubo per 2 metri dal bordo d’attacco.
  4. Coprire l’argilla con un giardino roccioso per aumentare le forze di attrito prima di installare Water-Gate©.
Iniezione di un tubo ECOPAL con argilla, lato a monte. Fine che riceverà il bordo d'attacco della cofferdam flessibile Water-Gate ©
Le rocce vengono posizionate sull'argilla per aumentare le forze di attrito e impedire lo scivolamento del cofferdam flessibile durante la pressurizzazione.
La diga flessibile Water-Gate © viene srotolata direttamente nel letto del fiume su argilla e pietre poste sul fondo.

Stramazzo rimovibile e tubi flessibili per alvei stretti

In caso di basse portate – meno di 100 l / s | 360m3 / h – E ‘possibile utilizzare lo stramazzo Water-Gate© DS-1200 posizionato direttamente sul bordo di cresta della diga. L’evacuazione è effettuata da tubi flessibili in polietilene con una sezione di 450mm.

I tubi flessibili sono facili da installare, con un ingombro ridotto e la possibilità di aggirare gli ostacoli.

Ciò consente di risparmiare molto tempo per la fase di preparazione del cantiere.

Cofferdam flessibile Water-Gate © installato su un braccio di un fiume di montagna con sbarramento di superficie DS-1200 senza tubo flessibile.
Il tubo flessibile di scarico DP-3075, di 450 mm di diametro, è collegato allo sbarramento Water-Gate ©. Quindi stendiamo completamente a valle prima di riempire l'acqua.
Due sbarramenti Water-Gate © DP-1200 installati in parallelo per incanalare il flusso a monte del fiume.

Come eseguire l'installazione?
Le fasi della Manovra

  1. Preparazione dell’area di installazione
    Rimuovere oggetti appuntiti, rimuovere fango / vaso di fiume, posizionare rocce o sacchi di sabbia se il terreno è scivoloso per aumentare le forze di attrito, installare fermi a valle se la corrente è forte, posizionare i sacchi di zavorra a monte per la manovra, pulire le sponde del fiume.
  2. Preparazione a riva
    Srotolare le paratoie flessibili, dispiegarle e collegarle insieme.
  3. Posizionamento sul fiume
    Nel caso in cui sia già sufficiente la lunghezza di una sola paratoia, srotolarla direttamente in senso perpendicolare al corso d’acqua e dispiegarla. In caso contrario tirare le paratoie pre-collegate in senso perpendicolare al corso d’acqua mantenendo il bordo di attacco fuori dal pelo dell’acqua. Centrare la paratoia facendo attenzione a far risalire le estremità sulle banchine.
  4. Immersione
    Immergere il bordo d’attacco in profondità. Rimanere in piedi sul bordo d’attacco fino alla completa pressurizzazione della paratoia.
  5. Zavorramento
    Zavorrare il bordo d’attacco con sacchetti o con pietre recuperate dal torrente.
  6. Messa in sicurezza
    In caso di banchine a strapiombo attaccare le estremità della paratoia amovibile per impedirne la caduta in acqua.
