# 8 | Installazione su soglia – sbarramento

Come deviare rapidamente una lama d’acqua per eseguire il lavoro?

L’installazione può essere eseguita dalla riva o su un tratto della soglia.

Questa installazione è caratterizzata da:

  • una parziale deviazione del flusso
  • un’altezza della lama abbastanza bassa

L’altezza della paratia flessibile dipende dal profilo della soglia, ovvero dalla sua larghezza in cresta e dalla pendenza del paramento a monte.

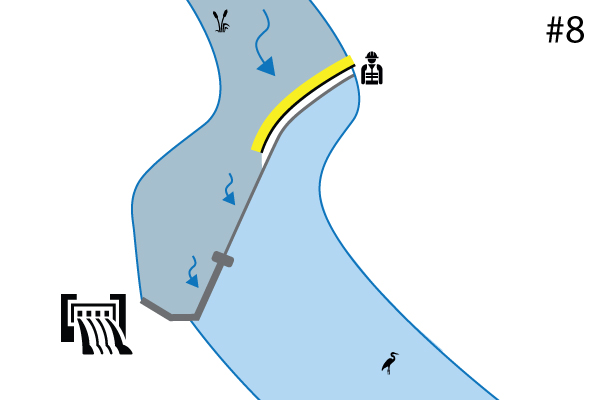

Cassette flessibili Water-Gate©. Schema di un impianto sulla soglia di un fiume | Sfioratore. Caso n. 7

Posizionamento di cofferdam flessibili sulla soglia

  • La superficie della soglia è spesso estremamente scivolosa. Prima della posa della paratoia vengono posti sulla soglia tronchi di ghiaia o grosse pietre per aumentare le forze di attrito (almeno 1 sacco ogni 2m).
  • Se la corrente è davvero troppo forte, verranno posizionati dei punti di ancoraggio a livello della cerniera per evitare che la paratia scivoli.
  • Il bordo anteriore della paratoia deve in linea di principio superare il rivestimento a monte della soglia. Zavorriamo il bordo d’attacco per evitare che la corrente sollevi il telo e poi filtra sotto il cassero.
Posizionamento di un cofferdam flessibile su un davanzale con un'ampia cresta. Zavorra del bordo d'attacco e del sacco di sabbia sotto il cofferdam per rafforzare le forze di attrito.
Zavorra del bordo d'attacco di una cofferdam WA-6050. Soglia del Doubs a Dole du Jura.
Cofferdam Water-Gate© WA-6050, la cui estremità muore su una soglia pianeggiante a bassa pendenza.

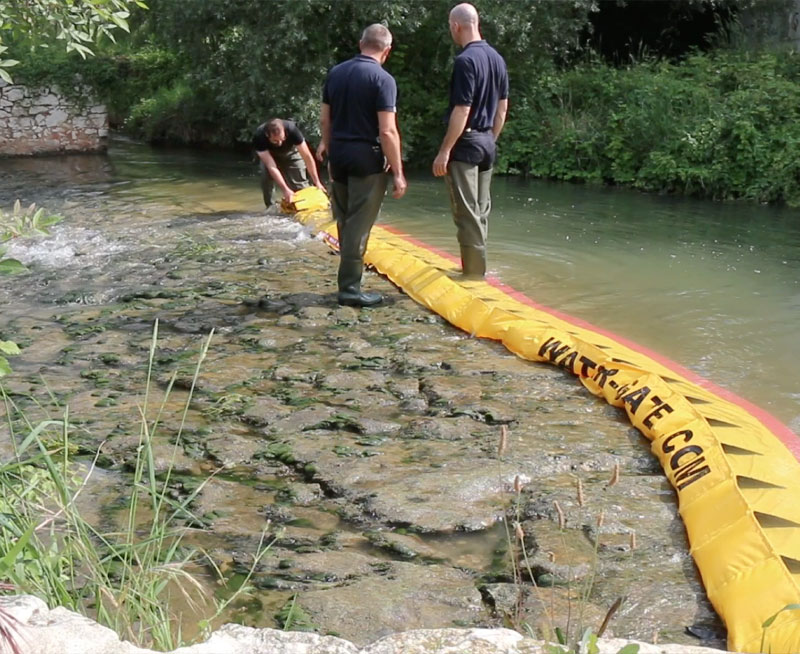

Come asciugare la soglia di un fiume in 3 minuti! Modello WL-06 con ballast integrato.
