Descrizione Progetto

# 6 | Cofferdam a forma di U | Fiumi

Il bordo d'attacco è tenuto fuori dall'acqua per evitare che la diga si riempia prima che il posizionamento sia completo.
Vista aerea. Installazione Water-Gate© a U | Installazione in un fiume parallelo alla corrente.
Vista a monte. Installazione Water-Gate © a U | Installazione in un fiume parallelo alla corrente.

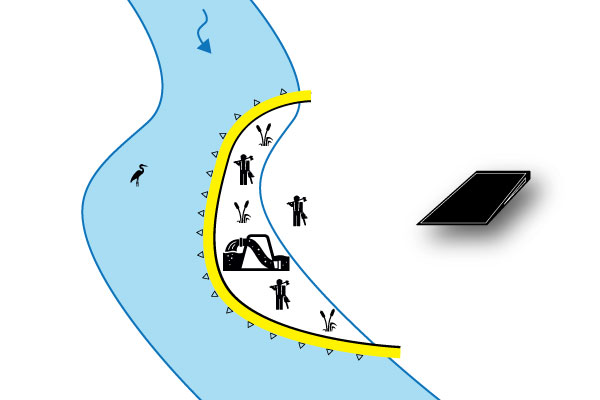

Installazione parallela al corso d’acqua o paratoia a U

È l’installazione da privilegiare per la pianificazione delle coste e per le opere che utilizzano solo una sezione del fiume | Fiumi che non è possibile sbarrare totalmente

cofferdam parallelo al fiume

Come eseguire l'installazione?
Le fasi della Manovra

  1. Preparazione dell’area di installazione
    Rimuovere oggetti appuntiti, rimuovere fango / vaso di fiume, posizionare rocce o sacchi di sabbia se il terreno è scivoloso per aumentare le forze di attrito, installare fermi a valle se la corrente è forte, posizionare i sacchi di zavorra a monte per la manovra, pulire le sponde del fiume.
  2. Preparazione a riva
    Srotolare le paratoie flessibili, dispiegarle e collegarle insieme.
  3. Posizionamento sul fiume
    Tirare i cofferdam pre-attaccati nella posizione desiderata mantenendo il bordo d’attacco fuori dall’acqua.
    Posizionare il cofferdam come desiderato (L o U o diagonalmente).
  4. Immersione
    Immergere il bordo d’attacco in profondità.
    Rimanere in piedi sul bordo d’attacco fino alla completa pressurizzazione della paratoia.
  5. Ormeggio
    Fissare gli anelli di metallo del bordo d’attacco con dei picchetti per facilitare il posizionamento fino a quando il cofferdam flessibile è pressurizzato.
  6. Zavorramento
    Zavorrare il bordo d’attacco con sacchetti o con pietre recuperate dal torrente.
  7. Messa in sicurezza
    In caso di banchine a strapiombo attaccare le estremità della paratoia amovibile per impedirne la caduta in acqua.
  8. Drenaggio dell’area di lavoro
    Inizia a pompare lo spazio da disidratare.
Paratoia ad U - Cantiere - Vista dal ponte a monte
Paratoia a U - Cantiere - Vista dalla riva sinistra
Paratoia a U - Cantiere - Vista da monte
