# 5 | Cofferdams seriali tra gli isolotti e la riva

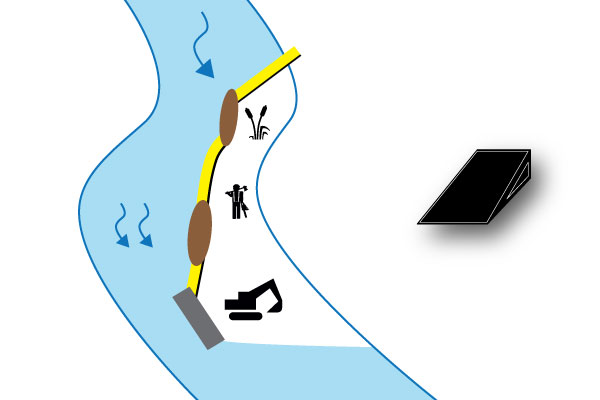

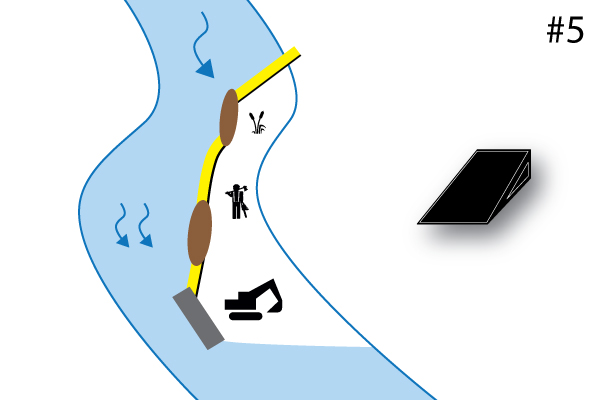

Batardeaux souples Water-Gate©. Schéma d'une installation en série depuis la berge vers des îlots en rivière. Cas #5

Ripristinare la continuità ecologica di un corso d’acqua: installazione mobile a bassa portata tra soglia, isolotto e sponda.

tangenziale di bypass di cofferdam

In Francia sono state identificate oltre 60.000 opere – dighe, chiuse, briglie, mulini – sui corsi d’acqua (banca dati nazionale degli ostacoli al flusso, marzo 2010) che costituiscono potenzialmente degli ostacoli alla continuità ecologica. La direttiva europea sulle acque (DCE 2000 – Direttiva quadro ecologica sulle acque) fissa a dicembre 2027 il termine ultimo per il conseguimento degli obiettivi ambientali.
Le opere di pianificazione dei fiumi e l’eliminazione mirata di alcune opere idrauliche si moltiplicano per favorire la libera circolazione dei pesci e l’evacuazione dei sedimenti nel rispetto della biodiversità e dell’identità dei nostri territori.

DEVIAZIONE TEMPORANEA DELLE ACQUE DELLA VARENNE (SENNA MARITTIMA) MEDIANTE LE PARATOIE WATER-GATE

cofferdam-livellamento terra

Water-Gate è stata implementata lo scorso luglio per facilitare i lavori sul fiume Varenne: rimozione completa della struttura idraulica dell’ex filatoio Torcy-le-Petit e costruzione di tre briglie rocciose per compensare il dislivello e consolidare le banchine.

Opere realizzate dall’impresa Nature Environnement Terrassement di Longueville-su-Scie.
Opere finanziate dall’Acquedotto della Senna Marittima e dal Dipartimento.

Installazione di tre sezioni di paratoie Water-Gate:
1 – Una paratoia Water-Gate WA 2850: altezza 71 cm x lunghezza 15 m
2 – Una paratoia Water-Gate WA 3950: altezza 100 cm x lunghezza 15 m
3 – Due paratoie Water-Gate WA 3950 gemellate

FINALITÀ DEI LAVORI:

  • Garantire un buon transito dei sedimenti nel fiume.
  • Consentire la migrazione dei pesci eliminando un ostacolo invalicabile e favorire il ritorno di specie emblematiche: trote di mare, salmoni dell’atlantico, marmotte, lamprede.
  • Rispondere agli obblighi normativi della direttiva quadro europea sulle acque.
  • Gestire i rischi correlati alla pubblica sicurezza.

Consultare l’articolo completo QUI (Syndicat du Bassin Versant de l’Arques)

livellamento del fiume Cofferdam

Opere preliminari
Briglia da livellare | Passaggio per i pesci da ricavare

rinaturazione fiume Cofferdam

Durante i lavori
Deviazione provvisoria delle acque mediante le paratoie Water-Gate

fiume Cofferdam

Dopo i lavori
Nuove briglie a strapiombo, consolidamento delle banchine

Una delle particolarità di questo cantiere è stata la metodologia di deviazione delle acque grazie alla paratoia Water-Gate Questo grande sbarramento facilmente collocabile nel letto del fiume, consente inoltre di deviare il fiume ai fini dell’esecuzione dei lavori di rimozione dell’opera. Una novità nel dipartimento e per il sindacato.

INSTALLAZIONE DELLE PARATOIE FLESSIBILI A INIZIO CANTIERE:

soglia di deviazione di cofferdam berge
deviazione di cofferdam deviazione rinaturazione
terrapieno di rinaturalizzazione di cofferdam
Cassette flessibili Water-Gate© installate in serie. Tratto n ° 1 a monte del sito dalla sponda destra all'isola principale.
La Varenne: distruzione della soglia della vecchia filanda di Torcy-le-Petit. Deviazione temporanea del flusso a monte mediante cofferdams flessibili Water-Gate ©.
Pesca elettrica per spostare la fauna acquatica sul luogo di lavoro durante il lavoro.
