Descrizione Progetto

# 4 | Cofferdam a forma di L | Supporto su una pila del ponte

È l’installazione tipica per le opere con uno o più piloni.

Iniziare dalla riva e oltrepassare il pilone a monte facendo attenzione a disporre:

  • di una lunghezza sufficiente per garantire la tenuta contro la vela del ponte.
  • di un’apertura fra i sostegni sufficiente da permettere il passaggio della paratoia.

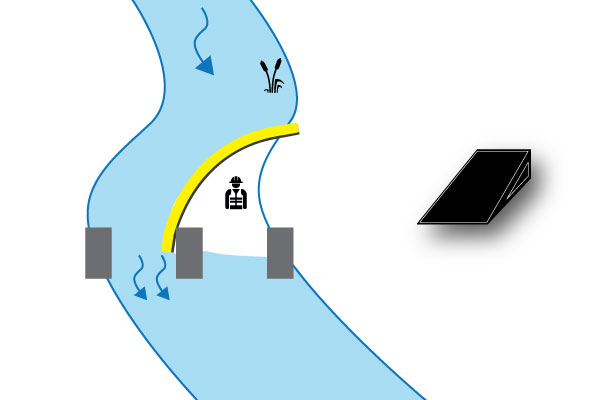

Cofferdams flessibili Water-Gate ©. Schema di un'installazione a forma di L sostenuta da un pilastro del ponte. Caso n. 4

A seconda della pendenza e della forza della corrente potrebbe essere necessario prevedere un’identica installazione a valle del ponte.
In tal caso il pilone prescelto non va oltrepassato e il fissaggio della diga viene realizzato sulla vela dirimpetto alla sponda di partenza.

Cofferdams flessibili Water-Gate ©. Schema di un doppio impianto a L a monte ea valle con appoggio su pilastro a ponte Bassa pendenza. Caso n. 4bis

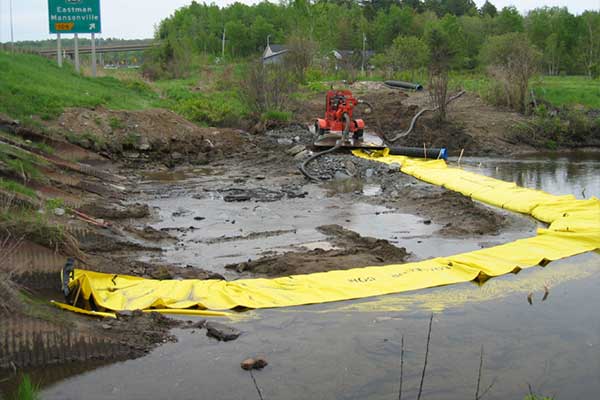

" Lavori fluviali. Cofferdams flessibili Water-Gate ©. Installazione a L a valle. Ugello, deviazione di un flusso."
Lavori fluviali. Cofferdams flessibili Water-Gate ©. Installazione a L a monte. Ugello, deviazione di un flusso.
" Lavori fluviali. Cofferdams flessibili Water-Gate ©. Ugello, deviazione di un flusso."
